Ein Brückensegment entsteht…

Anforderung:

– Brücke auf 2-gleisiger Hauptstrecke
– eingleisige Nebenbahn auf Ebene -1
– Straße quert Nebenbahn
– Nebenbahn überquert Gewässer

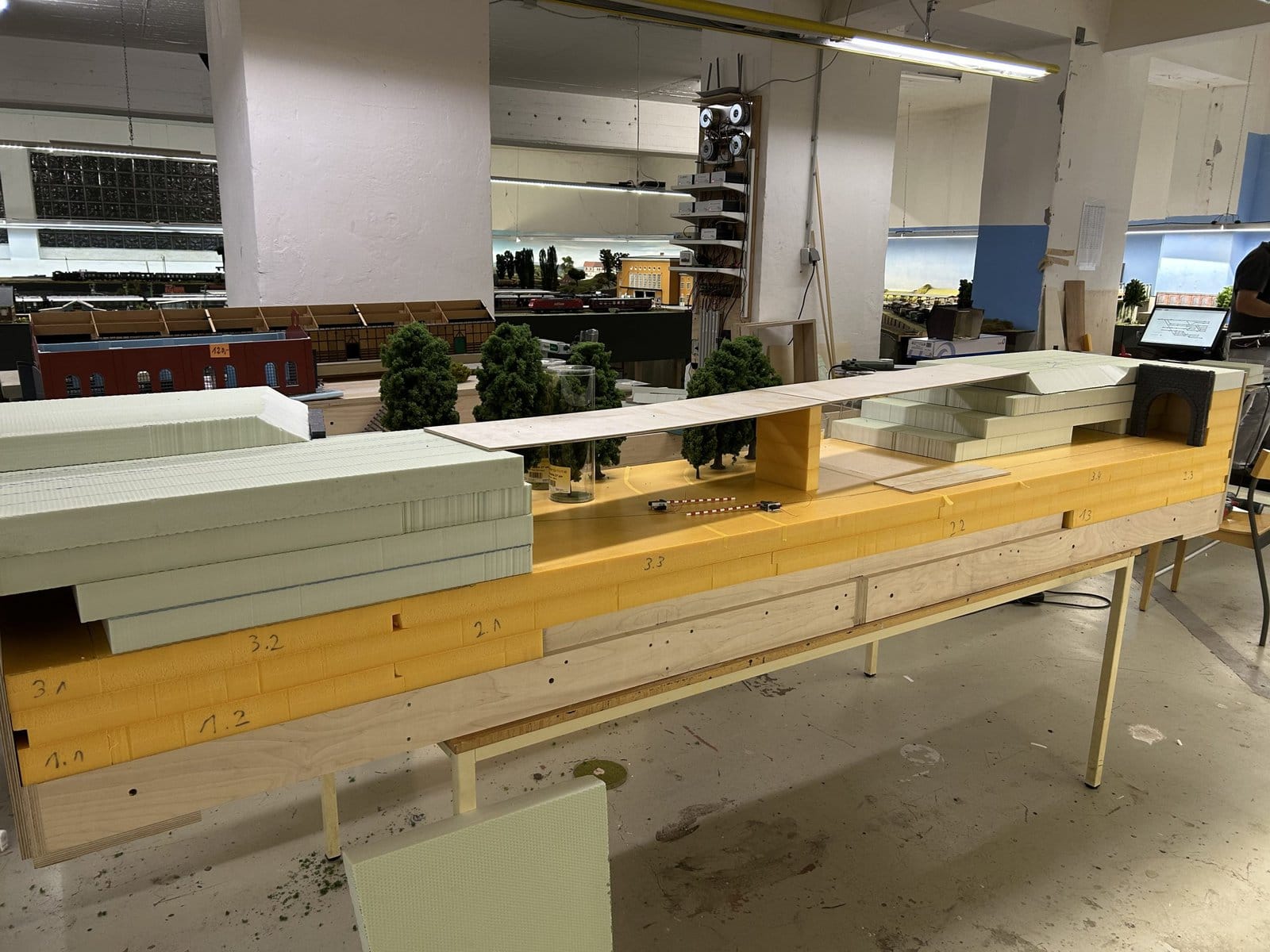

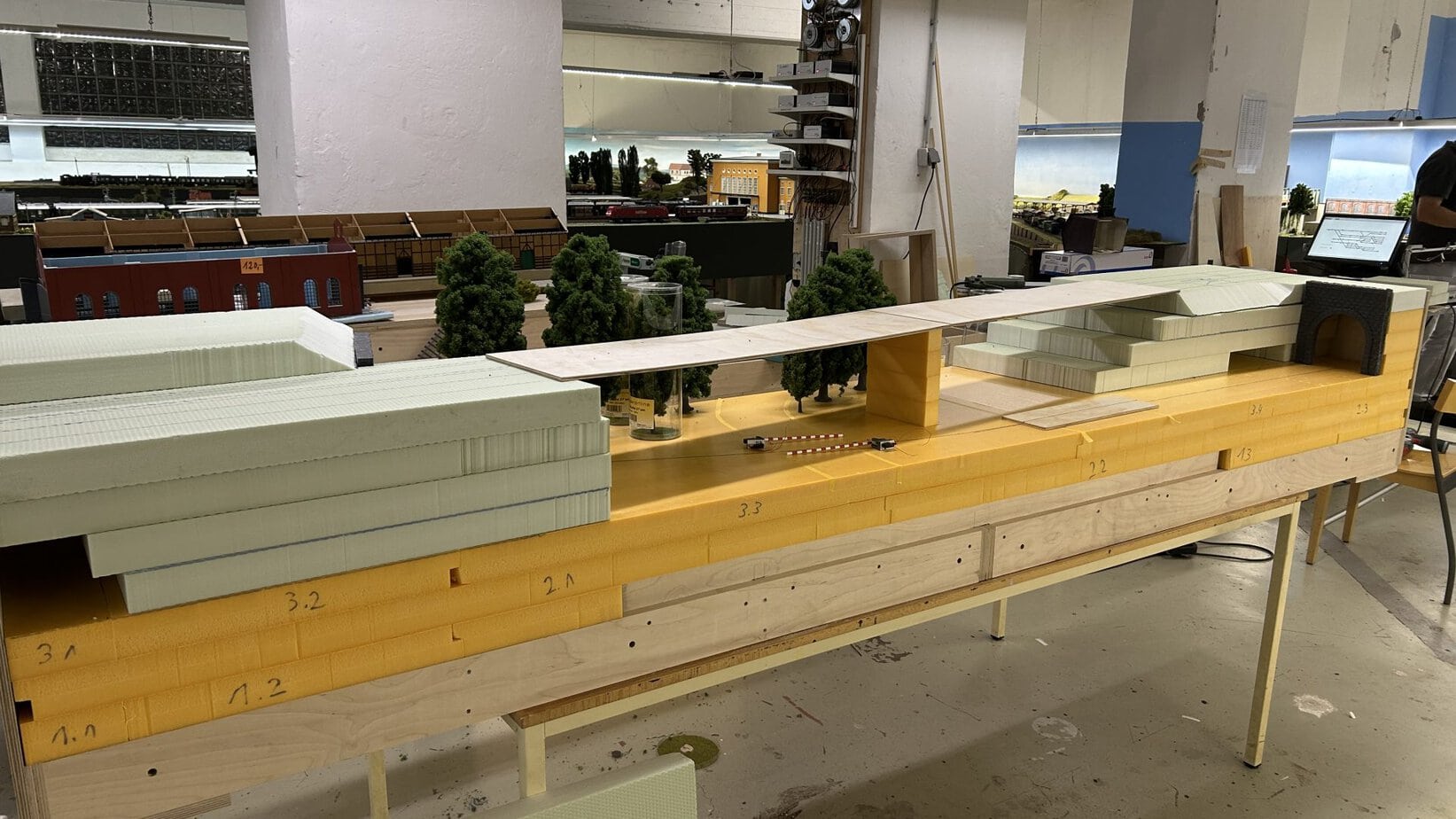

Das Segment ist 3m lang aus 12mm Multiplex mit einem Aufbau aus Styrodur (35 cm hoch). Die Ebene der Nebenbahn (auf dem gelben Styrodur) liegt 20 cm unter der Hauptstrecke. Die Tunnelportale sind 3D gedruckt. Die Brücke auf der Hauptstrecke wird 2x86cm lang (Luetke) mit einem Pfeiler in der Mitte. Insgesamt also eine Brückenlänge von >170cm! Die Nebenbahn überquert das Gewässer (der Geländeeinschnitt ist noch nicht erfolgt) auf einer Blechträgerbrücke von Hack.

Die Brücken sind noch im Zulauf, wir sind sehr gespannt auf die Brücken.

Aktuell Versuchen wir ein Gefühl für die Böschungswinkel zu bekommen und entscheiden gerade, wo wir Stützmauern benötigen.

Die Bäume haben wir provisorisch gesetzt um ein Gefühl für die Proportionen zu bekommen.

Wir werden weiter berichten…
